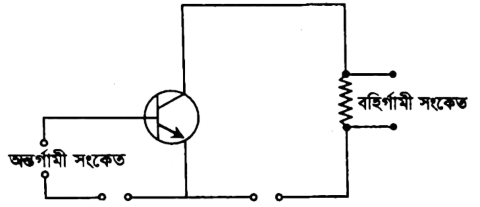

প্রদত্ত বর্তনীর অন্তগামী সংকেত বহি:গামীতে $110$ গুণ বিবর্ধিত হয়
ঘ. অন্তগামী বর্তনীতে $I_{max}= 20\ \mu A\ AC$ তড়িতের জন্য বহিঃবর্তনীতে বিবর্ধিত সংকেত পূর্ণাঙ্গ বর্তনী অঙ্কনের মাধ্যমে বর্ণনা কর।

Question

প্রদত্ত বর্তনীর অন্তগামী সংকেত বহি:গামীতে $110$ গুণ বিবর্ধিত হয়

ঘ. অন্তগামী বর্তনীতে $I_{max}= 20\ \mu A\ AC$ তড়িতের জন্য বহিঃবর্তনীতে বিবর্ধিত সংকেত পূর্ণাঙ্গ বর্তনী অঙ্কনের মাধ্যমে বর্ণনা কর।

প্রশ্নাবলী একাডেমিক টিম · Accepted Answer

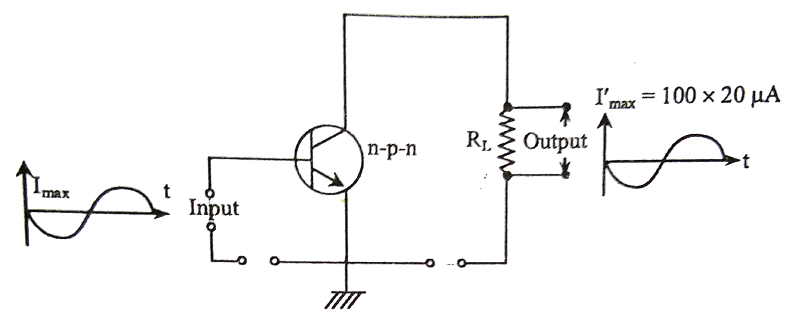

ব্যাখ্যা: এখানে, অন্তঃগামী তড়িৎপ্রবাহ, I_textmax = 20 mu textA। প্রদত্ত উদ্দীপক অনুযায়ী, ট্রানজিস্টরটি কমন এমিটার (CE) মোডে আছে এবং এর প্রবাহ লাভ, beta = 100। আমরা জানি, কমন এমিটার মোডে আউটপুট কারেন্ট বা বহিঃগামী তড়িৎপ্রবাহের সর্বোচ্চ মান হয়, beginaligned I_textmax(output) &= beta × I_textmax &= 100 × 20 mu textA &= 2000 mu textA endaligned যেহেতু ট্রানজিস্টরটি কমন এমিটার মোডে কাজ করছে, তাই বহিঃগামী সংকেতটি অন্তঃগামী সংকেতের তুলনায় 180^circ দশা পার্থক্য বা বিপরীত দশায় থাকবে। অর্থাৎ, ইনপুট সিগন্যাল যখন ধনাত্মক দিকে সর্বোচ্চ হয়, আউটপুট সিগন্যাল তখন ঋণাত্মক দিকে সর্বোচ্চ হয় এবং বিপরীতক্রমে ইনপুট যখন ঋণাত্মক দিকে সর্বোচ্চ হয়, আউটপুট তখন ধনাত্মক দিকে সর্বোচ্চ হয়। নিচে I_textmax = 20 mu textA এর জন্য বহিঃবর্তনীর বিবর্ধিত সংকেতের পূর্ণাঙ্গ চিত্র দেওয়া হলো: চিত্র: I_textmax = 20 mu textA এর জন্য বহিঃবর্তনীর বিবর্ধিত সংকেত।

উত্তর ও বিস্তারিত ব্যাখ্যা
