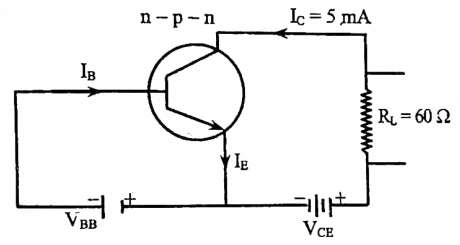

উদ্দীপকে একটি কমন এমিটার rmn-p-n অ্যামপ্লিফায়ার বর্তনী দেখানো হল। বর্তনীর গতিরোধ 40Omega। এর কারেন্ট গেইন 75। বর্তনীর R_L=60 Omega এবং I_C=5 ~mA। ঘ. উদ্দীপকের বর্তনী থেকে 100% ভোল্টেজ গেইন পাওয়া সম্ভব কি না— গাণিতিকভাবে বিশ্লেষণ কর।

Question

প্রশ্নাবলী একাডেমিক টিম · Accepted Answer

ব্যাখ্যা: উদ্দীপকের বর্তনীতে ট্রানজিস্টরটি সাধারণ নিঃসারক (Common Emitter) সংযোগে সংযুক্ত। এখানে অন্তর্গামী সংকেত বেস বা পীঠে প্রদান করা হয় এবং সংগ্রাহক থেকে বহিঃর্গামী সংকেত গ্রহণ করা হয়। দেওয়া আছে, কালেক্টর কারেন্ট, I_C = 5 text mA কারেন্ট গেইন, beta = 75 গতীয় রোধ, R = 40 text Omega লোডের রোধ, R_L = 60 text Omega আমরা জানি, বেস কারেন্ট, beginaligned I_B &= I_C/beta &= 5 text mA/75 &= 1/15 text mA endaligned অন্তঃর্গামী বিভব, beginaligned V_textin &= R cdot I_B &= 40 text Omega × 1/15 text mA &= 8/3 text mV endaligned বহিঃর্গামী বিভব, beginaligned V_0 &= I_C cdot R_L &= 5 text mA × 60 text Omega &= 300 text mV endaligned সুতরাং, ভোল্টেজ গেইন, beginaligned A_v &= V_0/V_textin &= 300 text mV/frac83 text mV &= 112.5 endaligned যেহেতু প্রাপ্ত ভোল্টেজ গেইন 112.5, যা 100 এর চেয়ে বেশি, তাই উদ্দীপকের বর্তনী থেকে 100% ভোল্টেজ গেইন পাওয়া সম্ভব।

উত্তর ও বিস্তারিত ব্যাখ্যা
