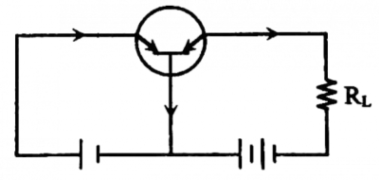

ঘ. “বর্তনীটির ইনপুটে একটি দুর্বল সংকেত প্রয়োগ করে আউটপুটে একটি বিবর্ধিত সংকেত পাওয়া যাবে” উক্তিটির যথার্থতা যাচাই:

উক্তিটি যথার্থ। ট্রানজিস্টরকে যখন সাধারণ পীঠ (Common Base) বা সাধারণ নিঃসারক (Common Emitter) কনফিগারেশনে অ্যামপ্লিফায়ার হিসেবে ব্যবহার করা হয়, তখন এটি ইনপুটের দুর্বল সংকেতকে আউটপুটে বিবর্ধিত করতে সক্ষম।

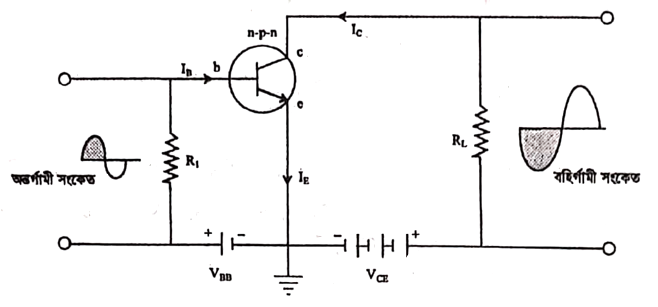

এর কার্যপদ্ধতি নিচে ব্যাখ্যা করা হলো:

১. বায়াসিং: ট্রানজিস্টরের নিঃসারক-পীঠ জাংশনকে সম্মুখী বায়াস (Forward Bias) এবং সংগ্রাহক-পীঠ জাংশনকে বিমুখী বায়াস (Reverse Bias) প্রদান করা হয়। সম্মুখী বায়াসের কারণে ইনপুট বর্তনীতে রোধ খুব কম থাকে।

২. সংকেত প্রয়োগ: ইনপুটে যখন একটি দুর্বল এসি (AC) সংকেত প্রয়োগ করা হয়, তখন নিঃসারক-পীঠ জাংশনের সম্মুখী বায়াস সংকেতের সাথে পরিবর্তিত হতে থাকে।

৩. প্রবাহ পরিবর্তন: সংকেতের ধনাত্মক অর্ধচক্রের সময় জাংশনের সম্মুখী বায়াস বৃদ্ধি পায়, ফলে নিঃসারক প্রবাহ ($I_E$) এবং সংগ্রাহক প্রবাহ ($I_C$) বৃদ্ধি পায়। আবার ঋণাত্মক অর্ধচক্রের সময় সম্মুখী বায়াস হ্রাস পায়, ফলে সংগ্রাহক প্রবাহ হ্রাস পায়।

৪. বিবর্ধন: সংগ্রাহক বর্তনীতে একটি উচ্চ মানের লোড রোধ ($R_L$) যুক্ত থাকে। সংগ্রাহক প্রবাহের পরিবর্তনের ফলে এই রোধের দুই প্রান্তে বিভব পতন ঘটে। যেহেতু $$V_{out} = I_C imes R_L$$, তাই সংগ্রাহক প্রবাহের সামান্য পরিবর্তনের ফলে আউটপুটে ভোল্টেজের অনেক বড় পরিবর্তন পাওয়া যায়।

এভাবেই ট্রানজিস্টর ইনপুটের দুর্বল সংকেতকে আউটপুটে একটি বিবর্ধিত সংকেতে রূপান্তরিত করে।
