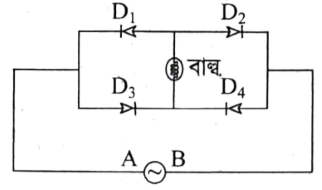

বাল্বটি সবসময় জ্বলতে থাকবে এটি নিশ্চিত করার জন্য একটি পূর্ণ তরঙ্গ রেকটিফায়ার (Full-wave rectifier) বর্তনী প্রয়োজন। উদ্দীপকের চিত্র-২ এ প্রদত্ত বর্তনীতে ডায়োডগুলোর সংযোগ এমনভাবে পরিবর্তন করতে হবে যাতে এটি একটি ব্রিজ রেকটিফায়ার হিসেবে কাজ করে।

এর জন্য $\mathrm{D}_{1}$ ও $\mathrm{D}_{2}$ এর সংযোগ উল্টে দিয়ে নিচের চিত্রের ন্যায় সাজাতে হবে:

বিশ্লেষণ:

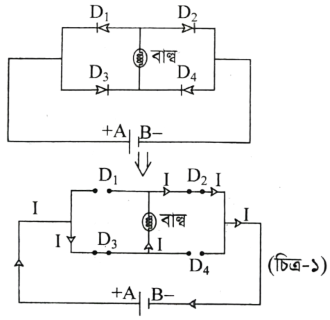

(i) ইনপুটের ধনাত্মক অর্ধচক্রের সময় যখন A প্রান্ত ধনাত্মক ও B প্রান্ত ঋণাত্মক হয়, তখন ডায়োড $\mathrm{D}_{3}$ ও $\mathrm{D}_{2}$ সম্মুখী ঝোঁক (Forward bias) প্রাপ্ত হয় এবং বিদ্যুৎ প্রবাহ বাল্বের মধ্য দিয়ে প্রবাহিত হয়।

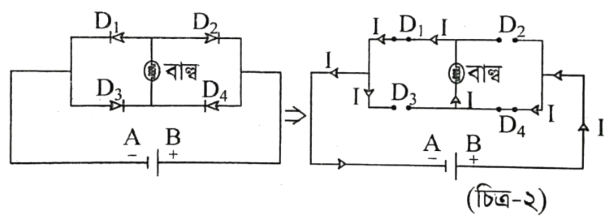

(ii) ইনপুটের ঋণাত্মক অর্ধচক্রের সময় যখন A প্রান্ত ঋণাত্মক ও B প্রান্ত ধনাত্মক হয়, তখন ডায়োড $\mathrm{D}_{4}$ ও $\mathrm{D}_{1}$ সম্মুখী ঝোঁক প্রাপ্ত হয়। ফলে বাল্বের মধ্য দিয়ে একই দিকে বিদ্যুৎ প্রবাহিত হয়।

এভাবে উভয় অর্ধচক্রেই বাল্বের মধ্য দিয়ে বিদ্যুৎ প্রবাহিত হওয়ায় বাল্বটি সবসময় জ্বলতে থাকবে।
