সংযুক্ত অ্যামিটারের অভ্যন্তরীণ রোধ 0.5 Omega text . ঘ. বর্তনীর 2 Omega রোধটি অপসারণ করলে অ্যামিটারের কী পরিবর্তনে প্রবাহমাত্রা পরিমাপ করা যাবে? গাণিতিকভাবে যাচাই করো।

Question

প্রশ্নাবলী একাডেমিক টিম · Accepted Answer

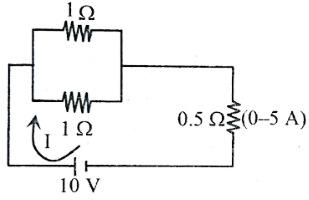

ব্যাখ্যা: বর্তনীতে অ্যামিটারের অভ্যন্তরীণ রোধ r = 0.5 Omega। বর্তনীর 2 Omega রোধটি অপসারণ করলে অ্যামিটারের প্রবাহমাত্রার পরিবর্তন এবং পরিমাপযোগ্যতা নিচে গাণিতিকভাবে যাচাই করা হলো: ১. সমান্তরালে সংযুক্ত 2 Omega রোধটি অপসারণ করলে: এক্ষেত্রে বর্তনীটি হবে: এখানে, তুল্যরোধ R_eq' নির্ণয় করি: beginalignedR_eq' &= (1 parallel 1) + 2 + 0.5 &= <=ft( 1/1 + 1/1 right)^-1 + 2.5 &= 0.5 + 2.5 &= 3 Omegaendaligned বর্তনীর মোট তড়িৎপ্রবাহ I': beginalignedI' &= V/R_eq' &= 10/3 &= 3.33 textAendaligned যেহেতু 3.33 textA প্রবাহটি অ্যামিটারের (0-5 textA) সীমার মধ্যে অবস্থিত, তাই সমান্তরালে সংযুক্ত 2 Omega রোধটি অপসারণ করলে অ্যামিটারের কোনো পরিবর্তন বা শান্টের প্রয়োজন নেই। ২. শ্রেণিতে সংযুক্ত 2 Omega রোধটি অপসারণ করলে: এক্ষেত্রে বর্তনীটি হবে: এখানে, বর্তনীর তুল্যরোধ R_eq নির্ণয় করি: beginalignedR_eq &= (1 parallel 2 parallel 1) + 0.5 &= <=ft( 1/1 + 1/2 + 1/1 right)^-1 + 0.5 &= 0.4 + 0.5 &= 0.9 Omegaendaligned বর্তনীর মোট তড়িৎপ্রবাহ I: beginalignedI &= V/R_eq &= 10/0.9 &= 11.11 textAendaligned যেহেতু 11.11 textA প্রবাহটি অ্যামিটারের (0-5 textA) সীমার বাইরে, তাই প্রবাহমাত্রা পরিমাপের জন্য অ্যামিটারের সাথে সমান্তরালে শান্ট যুক্ত করতে হবে। অ্যামিটারের পাল্লা বৃদ্ধির গুণক n: beginalignedn &= I/I_g &= 11.11/5 &= 2.222endaligned প্রয়োজনীয় শান্টের মান S: beginalignedS &= r/n-1 &= 0.5/2.222-1 &= 0.5/1.222 &= 0.409 Omegaendaligned সুতরাং, শ্রেণিতে যুক্ত 2 Omega রোধটি অপসারণ করলে অ্যামিটারের সাথে 0.409 Omega মানের শান্ট সমান্তরালে যুক্ত করতে হবে।

উত্তর ও বিস্তারিত ব্যাখ্যা
