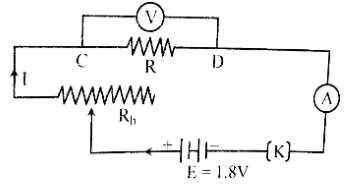

লিমা চিত্রানুযায়ী বর্তনী সংযোগ করে এবং রোধ পরিবর্তন করে অ্যামিটার ও ভোল্টমিটারের পাঠ পর্যবেক্ষণ করছিল। এ পর্যায়ে অ্যামিটারের পাঠ ছিল
$5 \ A$ এবং ভোল্টমিটার পাঠ ছিল $1.8V.$
ক. সরল বর্তনী কী?
খ. কোষের তড়িচ্চালক বল বলতে কী বুঝায়?
গ. উদ্দীপকে কোষটির অভ্যন্তরীণ রোধ কত?

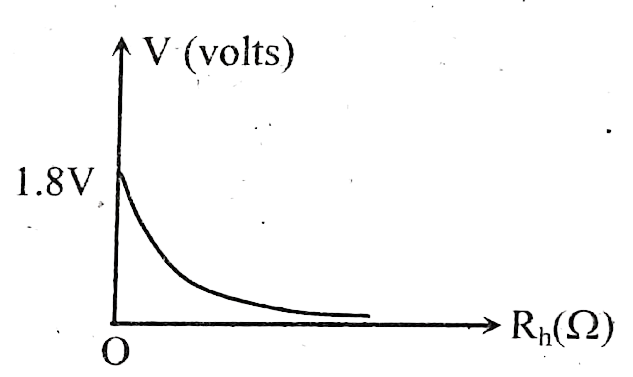

ঘ. উদ্দীপকে উল্লিখিত বর্তনীতে $R_h$ এর মান পরিবর্তন করলে ভোল্টমিটার ও অ্যামিটারের পাঠ কীরূপ পরিবর্তন হবে- লেখচিত্র অঙ্কন করে বিশ্লেষণ কর।

Question

লিমা চিত্রানুযায়ী বর্তনী সংযোগ করে এবং রোধ পরিবর্তন করে অ্যামিটার ও ভোল্টমিটারের পাঠ পর্যবেক্ষণ করছিল। এ পর্যায়ে অ্যামিটারের পাঠ ছিল

$5 \ A$ এবং ভোল্টমিটার পাঠ ছিল $1.8V.$

ক. সরল বর্তনী কী?

খ. কোষের তড়িচ্চালক বল বলতে কী বুঝায়?

গ. উদ্দীপকে কোষটির অভ্যন্তরীণ রোধ কত?

ঘ. উদ্দীপকে উল্লিখিত বর্তনীতে $R_h$ এর মান পরিবর্তন করলে ভোল্টমিটার ও অ্যামিটারের পাঠ কীরূপ পরিবর্তন হবে- লেখচিত্র অঙ্কন করে বিশ্লেষণ কর।

প্রশ্নাবলী একাডেমিক টিম · Accepted Answer

ব্যাখ্যা: (ক) যে তড়িৎ বর্তনীতে তড়িৎ উৎস, চাবি এবং রোধ সরাসরি যুক্ত থাকে এবং তড়িৎ প্রবাহের কোনো শাখা থাকে না, তাকে সরল বর্তনী বলে। (খ) তড়িৎ উৎসের অভ্যন্তরে নিম্ন বিভব থেকে উচ্চ বিভব প্রান্তে একক ধনাত্মক আধানকে প্রবাহিত করতে তড়িৎ উৎস যে পরিমাণ কাজ সম্পন্ন করে, তাকে ওই উৎসের তড়িৎচালক বল বলে। এটি তড়িৎ উৎসের প্রান্তদ্বয়ের সর্বোচ্চ বিভব পার্থক্য নির্দেশ করে। (গ) দেওয়া আছে, তড়িৎচালক বল, E = 1.8 , textV প্রবাহমাত্রা, I = 5 , textA বহিঃস্থ রোধ, R = 0.36 , Omega আমরা জানি, I = E/R+r beginaligned => 5 &= 1.8/0.36 + r => 5(0.36 + r) &= 1.8 => 1.8 + 5r &= 1.8 => 5r &= 0 => r &= 0 , Omega endaligned সুতরাং, কোষটির অভ্যন্তরীণ রোধ 0 , Omega। (ঘ) বর্তনীতে প্রবাহমাত্রা I = E/R + R_h + r। যেহেতু E এবং R স্থির, তাই R_h বৃদ্ধি পেলে প্রবাহমাত্রা I হ্রাস পাবে এবং R_h হ্রাস পেলে প্রবাহমাত্রা I বৃদ্ধি পাবে। ভোল্টমিটারের পাঠ, V = I × R = E × R/R + R_h + r। R_h বৃদ্ধি পেলে V এর মান হ্রাস পাবে।

উত্তর ও বিস্তারিত ব্যাখ্যা
