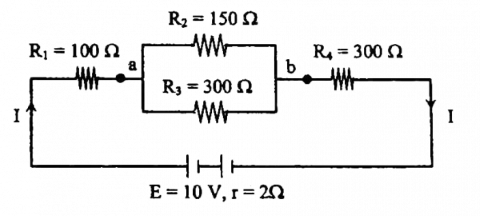

মেধাবী ছাত্রী সুজানা নিচের বর্তনীটি অঙ্কন করে প্রথমে মূল প্রবাহ হিসাব করে। পরবর্তীতে সে $100\ \Omega$ মানের একটি রোধ $R_4$ এর সাথে প্রথমে সমান্তরালে এবং পরে শ্রেণিতে যুক্ত করে উভয় ক্ষেত্রে মূল প্রবাহ হিসাব করে দেখল দ্বিতীয় ক্ষেত্রে প্রবাহমাত্রার পরিমাণ হ্রাস পায়।
গ. ১ম ক্ষেত্রে $100\ \Omega$ রোধ লাগানের পূর্বে $a$ বিন্দু এবং $b$ বিন্দুর মধ্যকার বিভব পার্থক্য কত?

Question

মেধাবী ছাত্রী সুজানা নিচের বর্তনীটি অঙ্কন করে প্রথমে মূল প্রবাহ হিসাব করে। পরবর্তীতে সে $100\ \Omega$ মানের একটি রোধ $R_4$ এর সাথে প্রথমে সমান্তরালে এবং পরে শ্রেণিতে যুক্ত করে উভয় ক্ষেত্রে মূল প্রবাহ হিসাব করে দেখল দ্বিতীয় ক্ষেত্রে প্রবাহমাত্রার পরিমাণ হ্রাস পায়।

গ. ১ম ক্ষেত্রে $100\ \Omega$ রোধ লাগানের পূর্বে $a$ বিন্দু এবং $b$ বিন্দুর মধ্যকার বিভব পার্থক্য কত?

প্রশ্নাবলী একাডেমিক টিম · Accepted Answer

ব্যাখ্যা: উদ্দীপকের বর্তনী থেকে আমরা পাই, রোধসমূহ: R_1 = 100 Omega, R_2 = 150 Omega, R_3 = 300 Omega, R_4 = 300 Omega তড়িচ্চালক শক্তি, E = 10 textV অভ্যন্তরীণ রোধ, r = 2 Omega এখানে R_2 এবং R_3 রোধ দুটি সমান্তরালে যুক্ত আছে। এদের তুল্যরোধ R_p হলে, beginaligned 1/R_p &= 1/R_2 + 1/R_3 &= 1/150 + 1/300 &= 2+1/300 &= 3/300 => R_p &= 100 Omega endaligned বর্তনীটির মোট রোধ R_s হলে, beginaligned R_s &= R_1 + R_p + R_4 &= 100 + 100 + 300 &= 500 Omega endaligned বর্তনীতে প্রবাহিত মূল বিদ্যুৎ প্রবাহ I হলে, beginaligned I &= E/R_s + r &= 10/500 + 2 &= 10/502 &≈ 0.01992 textA endaligned এখন, a এবং b বিন্দুর মধ্যকার বিভব পার্থক্য V_ab হলো R_p এর দুই প্রান্তের বিভব পার্থক্য। সুতরাং, beginaligned V_ab &= I × R_p &= 0.01992 × 100 &= 1.992 textV endaligned অতএব, a এবং b বিন্দুর মধ্যকার বিভব পার্থক্য 1.992 textV।

উত্তর ও বিস্তারিত ব্যাখ্যা
