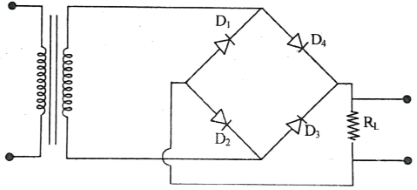

বর্তনীতে ব্যবহৃত প্রতিটি ডায়োড অভিন্ন। এদের যে কোনোটির দুইপ্রান্তে 0.6 volt বিভব পার্থক্য সৃষ্টি করায় প্রবাহ 100 mA হতে 150 mA এ পরিবর্তিত হয়। আবার ব্রীজটির সাহায্যে AC Signal কে DC Signal এ রূপান্তর করতে গিয়ে দেখা গেল $\mathrm{D}_{4}$ ডায়োডটি নষ্ট।
গ. প্রতিটি ডায়োডের গতীয় রোধ নির্ণয় করো।

Question

বর্তনীতে ব্যবহৃত প্রতিটি ডায়োড অভিন্ন। এদের যে কোনোটির দুইপ্রান্তে 0.6 volt বিভব পার্থক্য সৃষ্টি করায় প্রবাহ 100 mA হতে 150 mA এ পরিবর্তিত হয়। আবার ব্রীজটির সাহায্যে AC Signal কে DC Signal এ রূপান্তর করতে গিয়ে দেখা গেল $\mathrm{D}_{4}$ ডায়োডটি নষ্ট।

গ. প্রতিটি ডায়োডের গতীয় রোধ নির্ণয় করো।

প্রশ্নাবলী একাডেমিক টিম · Accepted Answer

ব্যাখ্যা: প্রতিটি ডায়োড অভিন্ন হওয়ায়, যে কোনো ডায়োডের দুই প্রান্তের বিভব পার্থক্যের পরিবর্তনের সাপেক্ষে তড়িৎ প্রবাহের পরিবর্তনের অনুপাত বা গতীয় রোধ একই হবে। এখানে, বিভব পার্থক্যের পরিবর্তন, Delta V = 0.6 text V তড়িৎ প্রবাহের পরিবর্তন, beginaligned Delta I &= 150 text mA - 100 text mA &= 50 text mA &= 50 × 10^-3 text A endaligned গতীয় রোধ, R নির্ণয় করতে হবে। আমরা জানি, গতীয় রোধ হলো বিভব পার্থক্যের পরিবর্তন ও তড়িৎ প্রবাহের পরিবর্তনের অনুপাত। beginaligned R &= Delta V/Delta I &= 0.6/50 × 10^-3 &= 0.6/0.05 &= 12 Omega endaligned অতএব, প্রতিটি ডায়োডের গতীয় রোধ 12 Omega।

উত্তর ও বিস্তারিত ব্যাখ্যা
