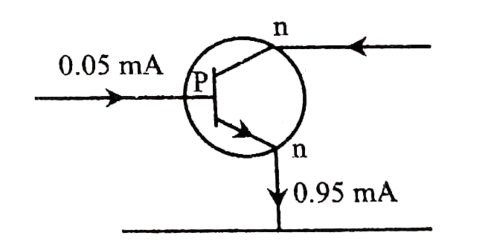

প্রদর্শিত চিত্র থেকে উত্তর দাও।
ঘ. প্রদর্শিত ট্রানজিস্টরের সাহায্যে বিবর্ধক বর্তনী তৈরি সম্ভব কি না? চিত্রসহ ব্যাখ্যা কর।

Question

প্রদর্শিত চিত্র থেকে উত্তর দাও।

ঘ. প্রদর্শিত ট্রানজিস্টরের সাহায্যে বিবর্ধক বর্তনী তৈরি সম্ভব কি না? চিত্রসহ ব্যাখ্যা কর।

প্রশ্নাবলী একাডেমিক টিম · Accepted Answer

ব্যাখ্যা: প্রদর্শিত ট্রানজিস্টরের সাহায্যে বিবর্ধক বর্তনী তৈরি করা সম্ভব। ব্যাখ্যা: একটি ট্রানজিস্টরকে বিবর্ধক হিসেবে কাজ করানোর জন্য একে যথাযথভাবে বায়াসিং (Biasing) করতে হয়। সাধারণ পীঠ (Common Base) কনফিগারেশনে ট্রানজিস্টরের নিঃসারক-পীঠ (Emitter-Base) জাংশনকে সম্মুখী বায়াস (Forward Bias) এবং সংগ্রাহক-পীঠ (Collector-Base) জাংশনকে বিমুখী বায়াস (Reverse Bias) প্রদান করা হয়। কার্যপদ্ধতি: ১. অন্তর্গামী বর্তনীতে একটি দুর্বল সংকেত প্রয়োগ করা হয়। সম্মুখী বায়াসের কারণে নিঃসারক-পীঠ জাংশনের রোধ খুব কম থাকে। ২. যখন অন্তর্গামী সংকেতের ধনাত্মক অর্ধচক্র প্রয়োগ করা হয়, তখন নিঃসারক-পীঠ জাংশনের সম্মুখী ঝোঁক বৃদ্ধি পায়। এর ফলে নিঃসারক প্রবাহ এবং সংগ্রাহক প্রবাহ (I_C) বৃদ্ধি পায়। ৩. এই বর্ধিত সংগ্রাহক প্রবাহ ভার রোধ (R_L) এর মধ্য দিয়ে প্রবাহিত হওয়ার সময় সেখানে অধিক বিভব পতন ঘটায়, ফলে বহির্গামী বর্তনীতে একটি বিবর্ধিত সংকেত পাওয়া যায়। ৪. একইভাবে, সংকেতের ঋণাত্মক অর্ধচক্রের সময় সংগ্রাহক প্রবাহ হ্রাস পায়, ফলে বহির্গামী ভোল্টেজও হ্রাস পায়। এভাবে ট্রানজিস্টরটি একটি দুর্বল সংকেতকে বিবর্ধিত সংকেতে রূপান্তর করতে পারে, যা বিবর্ধক বর্তনীর মূল কাজ।

উত্তর ও বিস্তারিত ব্যাখ্যা
