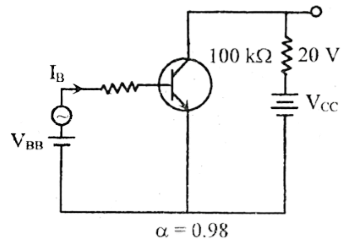

0.5 V এর একটি সিগন্যালকে বিবর্ধিত করার জন্য চিত্রে প্রদত্ত ট্রান্সজিস্টরটি ব্যবহৃত হয়। সিগন্যালটি ইনপুটে যুক্ত করার ফলে পীঠ প্রবাহের পরিবর্তন $10 \mu \mathrm{A}$ হয়।
ঘ. প্রদত্ত ট্রানজিস্টর এর সাহায্যে উদ্দীপকে উল্লিখিত সিগন্যালটি বিবর্ধিত করা যাবে কি? গাণিতিকভাবে যাচাই করো।

Question

0.5 V এর একটি সিগন্যালকে বিবর্ধিত করার জন্য চিত্রে প্রদত্ত ট্রান্সজিস্টরটি ব্যবহৃত হয়। সিগন্যালটি ইনপুটে যুক্ত করার ফলে পীঠ প্রবাহের পরিবর্তন $10 \mu \mathrm{A}$ হয়।

ঘ. প্রদত্ত ট্রানজিস্টর এর সাহায্যে উদ্দীপকে উল্লিখিত সিগন্যালটি বিবর্ধিত করা যাবে কি? গাণিতিকভাবে যাচাই করো।

প্রশ্নাবলী একাডেমিক টিম · Accepted Answer

ব্যাখ্যা: উদ্দীপকে প্রদত্ত ট্রানজিস্টরটির প্রবাহ বিবর্ধন গুণক alpha = 0.98। আমরা জানি, ট্রানজিস্টরের প্রবাহ লাভ beta এবং প্রবাহ বিবর্ধন গুণক alpha এর মধ্যে সম্পর্ক হলো: beginaligned beta &= alpha/1 - alpha &= 0.98/1 - 0.98 &= 0.98/0.02 &= 49 endaligned এখানে, লোড রোধ R_L = 100 text kOmega এবং ইনপুট রোধ R_textin = 50 text kOmega। ট্রানজিস্টরটির ভোল্টেজ লাভ A_v নির্ণয়ের সূত্রটি হলো: beginaligned A_v &= V_textout/V_textin &= Delta I_C × R_L/Delta I_B × R_textin &= <=ft( Delta I_C/Delta I_B right) × <=ft( R_L/R_textin right) &= beta × R_L/R_textin endaligned মান বসিয়ে পাই, beginaligned A_v &= 49 × 100 text kOmega/50 text kOmega &= 49 × 2 &= 98 endaligned যেহেতু ভোল্টেজ লাভ A_v = 98, যা ১ অপেক্ষা বড় (A_v > 1), তাই বলা যায় যে, প্রদত্ত ট্রানজিস্টরটির সাহায্যে উদ্দীপকে উল্লিখিত সিগন্যালটি বিবর্ধিত করা সম্ভব।

উত্তর ও বিস্তারিত ব্যাখ্যা
