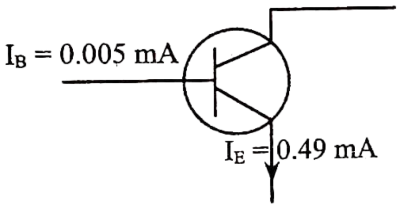

প্রদর্শিত চিত্র থেকে উত্তর দাও।
ঘ. ট্রানজিস্টরটির সাহায্যে বিবর্ধক বর্তনী তৈরি সম্ভব কি না চিত্রসহ ব্যাখ্যা কর।

Question

প্রদর্শিত চিত্র থেকে উত্তর দাও।

ঘ. ট্রানজিস্টরটির সাহায্যে বিবর্ধক বর্তনী তৈরি সম্ভব কি না চিত্রসহ ব্যাখ্যা কর।

প্রশ্নাবলী একাডেমিক টিম · Accepted Answer

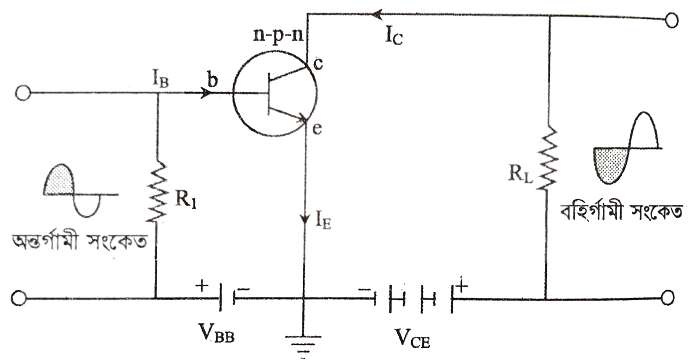

ব্যাখ্যা: প্রদর্শিত বর্তনীর সাহায্যে ট্রানজিস্টরকে বিবর্ধক (Amplifier) হিসেবে ব্যবহার করা সম্ভব। ব্যাখ্যা: ট্রানজিস্টরকে বিবর্ধক হিসেবে কাজ করানোর জন্য একে সক্রিয় অঞ্চলে (Active Region) পরিচালনা করতে হয়। এর জন্য নিঃসারক-পীঠ (Emitter-Base) জাংশনকে সম্মুখী ঝোঁক (Forward Bias) এবং সংগ্রাহক-পীঠ (Collector-Base) জাংশনকে বিমুখী ঝোঁক (Reverse Bias) প্রদান করা হয়। কার্যপদ্ধতি: ১. অন্তর্গামী বর্তনীতে একটি দুর্বল এসি (AC) সংকেত প্রয়োগ করা হয়। সম্মুখী ঝোঁকের কারণে এই বর্তনীতে রোধ খুব কম থাকে। ২. সংকেতের ধনাত্মক অর্ধচক্রের সময় নিঃসারক-পীঠ জাংশনের সম্মুখী ঝোঁক বৃদ্ধি পায়, ফলে নিঃসারক প্রবাহ এবং সংগ্রাহক প্রবাহ (I_C) বৃদ্ধি পায়। এই বর্ধিত সংগ্রাহক প্রবাহ ভার রোধ (R_L)-এর মধ্য দিয়ে যাওয়ার সময় সেখানে অধিক বিভব পতন ঘটায়, ফলে বহির্গামীতে বিবর্ধিত ভোল্টেজ পাওয়া যায়। ৩. সংকেতের ঋণাত্মক অর্ধচক্রের সময় সম্মুখী ঝোঁক হ্রাস পায়, ফলে সংগ্রাহক প্রবাহ কমে যায় এবং বহির্গামী ভোল্টেজও হ্রাস পায়। এভাবে ট্রানজিস্টরটি একটি দুর্বল অন্তর্গামী সংকেতকে বহির্গামীতে একটি শক্তিশালী বা বিবর্ধিত সংকেতে রূপান্তরিত করে।

উত্তর ও বিস্তারিত ব্যাখ্যা
