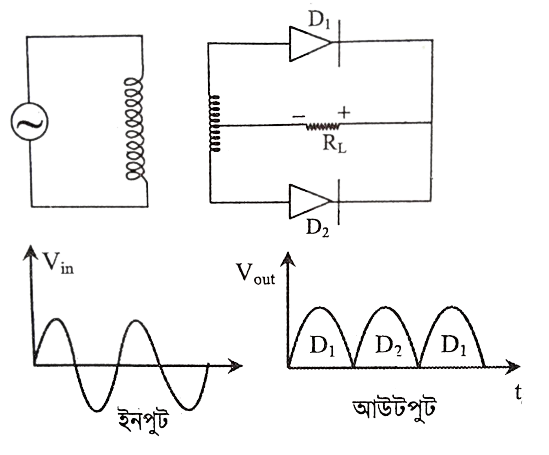

চিত্র-১ এ প্রদর্শিত ডিভাইসটি একটি সেন্টার ট্যাপড ট্রান্সফর্মার ব্যবহার করে পূর্ণ তরঙ্গ রেকটিফিকেশন সম্পন্ন করে। এর কার্যপদ্ধতি নিচে ব্যাখ্যা করা হলো:

পূর্ণ তরঙ্গ রেকটিফিকেশনের জন্য ইনপুট এসি সিগন্যালকে ট্রান্সফর্মারের প্রাইমারি কয়েলে প্রয়োগ করা হয়। ট্রান্সফর্মারের সেকেন্ডারি কয়েলের মাঝখানে একটি সেন্টার ট্যাপ সংযোগ থাকে, যা সার্কিটটিকে দুটি সমান ভাগে বিভক্ত করে। আউটপুট সার্কিটে দুটি ডায়োড ($D_1$ এবং $D_2$) এবং একটি লোড রোধ ($R_L$) যুক্ত থাকে।

১. ধনাত্মক অর্ধচক্রের সময়: যখন ইনপুট সিগন্যালের ধনাত্মক অর্ধচক্র আসে, তখন ট্রান্সফর্মারের সেকেন্ডারি কয়েলের উপরের প্রান্তটি ধনাত্মক এবং নিচের প্রান্তটি ঋণাত্মক বিভবে থাকে। ফলে $D_1$ ডায়োডটি সম্মুখী বায়াস (forward bias) প্রাপ্ত হয় এবং বিদ্যুৎ পরিবহন করে, কিন্তু $D_2$ ডায়োডটি বিমুখী বায়াস (reverse bias) প্রাপ্ত হওয়ায় কোনো বিদ্যুৎ পরিবহন করে না। ফলে লোড রোধ $R_L$-এর মধ্য দিয়ে বিদ্যুৎ প্রবাহিত হয়।

২. ঋণাত্মক অর্ধচক্রের সময়: যখন ইনপুট সিগন্যালের ঋণাত্মক অর্ধচক্র আসে, তখন সেকেন্ডারি কয়েলের উপরের প্রান্তটি ঋণাত্মক এবং নিচের প্রান্তটি ধনাত্মক বিভবে থাকে। এক্ষেত্রে $D_2$ ডায়োডটি সম্মুখী বায়াস প্রাপ্ত হয় এবং বিদ্যুৎ পরিবহন করে, আর $D_1$ ডায়োডটি বিমুখী বায়াস প্রাপ্ত হয়। ফলে $D_2$ ডায়োডের মাধ্যমে লোড রোধ $R_L$-এর মধ্য দিয়ে বিদ্যুৎ প্রবাহিত হয়।

যেহেতু ধনাত্মক ও ঋণাত্মক উভয় অর্ধচক্রেই লোড রোধ $R_L$-এর মধ্য দিয়ে বিদ্যুৎ একই অভিমুখে প্রবাহিত হয়, তাই আউটপুটে একটি পূর্ণ তরঙ্গ রেকটিফাইড সিগন্যাল পাওয়া যায়।
